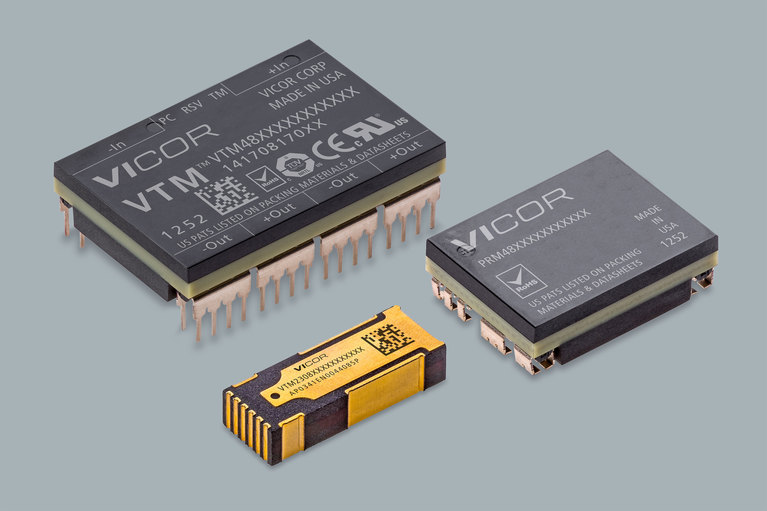

名称
|
PRM预稳压模块
|
VTM电压转换模块
|

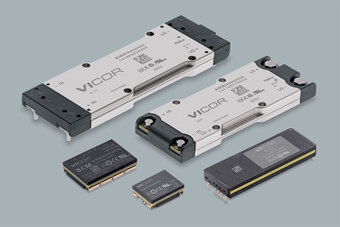

BCM母线转换模块
|
|
|
|
|
|
|
基本参数
|
输入电压：18-75VDC
输出电压：26-55V
功率：高达500W
效率：高达87%
|
输入电压：26-55V
输出电压：0.7-55VDC
输出电流：高达130A
效率：高达96%
|
输入电压：
36.0 – 60.0V
38.0 – 55.0V
200.0 – 330.0V
200.0 – 400.0V
240.0 – 330.0V
260.0 – 410.0V
330.0 – 365.0V
360.0 – 400.0V
400.0 – 700.0V
500.0 – 800.0V
输出电压：2.4-55Vdc
输出功率：高达1800W
效率：高达98%
|
|
基本特性
|
ZVS升/降压稳压器
为48V的VTM提供分比母线
24、36及48V输入型号
J-引脚
可选穿孔引脚
|
固定比率输出
高频正弦振幅转换器
低交流阻抗，动态响应快，低噪声
J-引脚
可选穿孔引脚
隔离电压2250VDC
MTBF>350万小时
|
固定比率输出
隔离电压：4242Vdc MTBF>350万小时
J-引脚
可选穿孔引脚
|
|
尺寸
|
全型：32.5*22.6.73
半型：22*16.5*6.73
|
全型：32.5*22.6.73
半型：22*16.5*6.73
|
全型：32.5*22.6.73
半型：22*16.5*6.73
4623封装
4414封装
3814封装
|
|
系列概述
|
PRM-Module-VTM-Current-Multiplier.pdf
|
PRM-Module-VTM-Current-Multiplier.pdf
|
BCM-.pdf
|
|
军规参数文件
|
Data Sheet
|
|
|
